Холодными зимними вечерами терзали мысли, какую хрень можно внедрить в уже совершенный мот. Переняв опыт по внедрению решил начать с передачометра (на очереди скоро по бокам будут вольтметр и температура масло).
Снял датчик нейтралки. Под датчиком на корпусе двигателя находится вращающий диск с подпружининным шариком, который ходит по кругу, в зависимости от передачи, через него по этим контактам - (минус) передается по проводам. К одному проводу индикатора цепляешь плюс, остальные к этому датчику.
Индикатор был куплен на Ali за 800р.
Насверлил 6 отверстий, так как передач на моте 6 (размечать ничего не пришлось, на датчике уже были углубления напротив каждой передачи).
На работе нашел несколько штырьков из разъемов, обточил для нужного размера с обоих сторон.
Диаметр отверстий подобрал впритык, чтобы штырьки загонять в датчик нагревая паяльником, так они там и подзалипли.
С другой стороны припаял многожильный кабель от принтера.
Сверху залил герметиком.

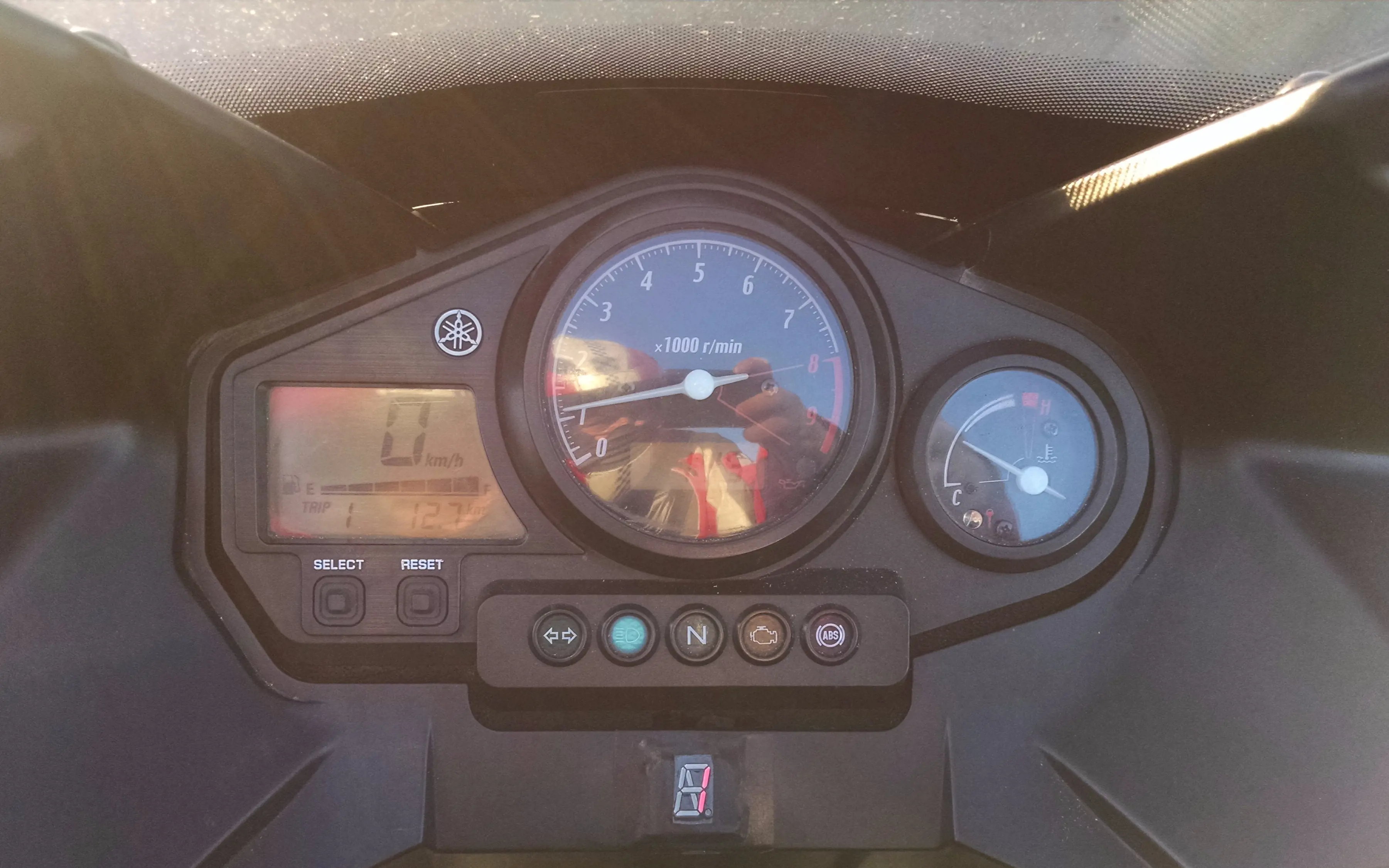

Снял пластик с мота, вырезал паяльником окошечко, вставил туда индикатор.
Сверху наклеил кусок черной пленки.
