Влагозащитные разъёмы

После установки новых ДХО мне упорно не давал покоя один момент - клеммы для подключения у меня откровенно поганые. Судите сами - пластиковая изоляция держится кое-как и может слететь (но снять её непросто. Тут дело в том что надо спец-инструментом пользоваться, а у меня его нет). Защиты от расстёгивания - тоже никакой. Ну хоть полярность не перепутаю)

В своё время я заказал с китая вот такие разъёмы. Ну, я почему-то думал что они маленькие и лишние дырки можно просто взять и заткнуть. Картинка покажет как я ошибся:

Плюс контакты внутри болтались абы как и ну совершенно не хотели соединяться. Впрочем, оказалось что это я дурак и делал всё не так. Специально для тех, кто захочет такие купить, даю вам решение этой проблемы и одновременно инструкцию, как их правильно собрать. Да, они разобранные приходят и это логично.

Само собой после того как я по этой инструкции собрал одну 4-контактную фишку я понял что не всё потеряно, только надо на 2 контакта заказать чтобы не такие здоровые были. Сказано - сделано и вот через месяц они мне приходят, а я несусь в гараж - КОЛХОЗИТЬ!

Дам маленькое отступление - изначально эти разъёмы делала какая-то буржуйская фирма, они по моему даже сертифицированы по стандарту IP67 (полная пылезащита, погружения под воду до 0,5 метра до получаса), но то - оригинал. И, также как и с клеммами WAGO разработка ушла в народ благо несложная и китайцы давно уже клепают их как семки. Понятное дело что качество хуже, процент брака выше, но, блин, 10 штук за 200 рублей. Даже если 1 будет бракованный, я как-то переживу.

Итак, порядок работы достаточно прост:

В картинках это выглядит так:

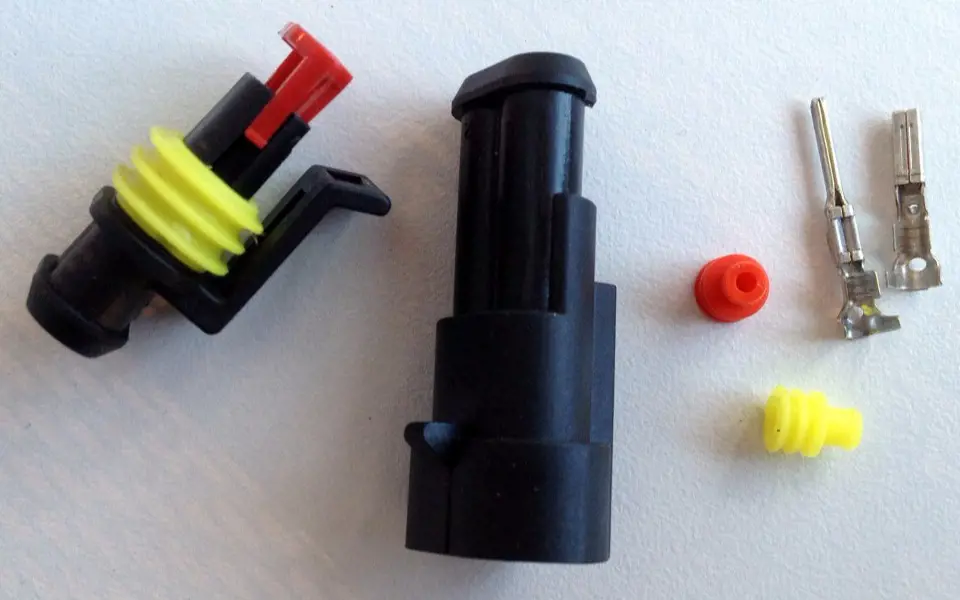

Фишка для примера, контакты выше от ответной части.

Что в итоге? Погружение под воду проверять само собой не буду, но выглядит надёжно и солидно. Посмотрим, как они поведут себя в будущем, но пока у меня нет никаких претензий.

Надеюсь я написал понятно и вы не будете как мой знакомый соединять напрямую, а воспользуетесь хорошими соединительными фишками.

Всем спасибо за внимание.

Upd: часто при обжатии клемм инструментом резинку выдавливает на рабочую плоскость и контакт становится хуже. Чтобы этого избежать, надевайте резинки на провод дальше, обжимайте без них, а потом надевайте сверху. Практика показала что так всё отлично вставляется и не застревает, а обжимать куда легче.
