Всем привет! Расскажу о такой диковинной вещи, как настройка спидометра.

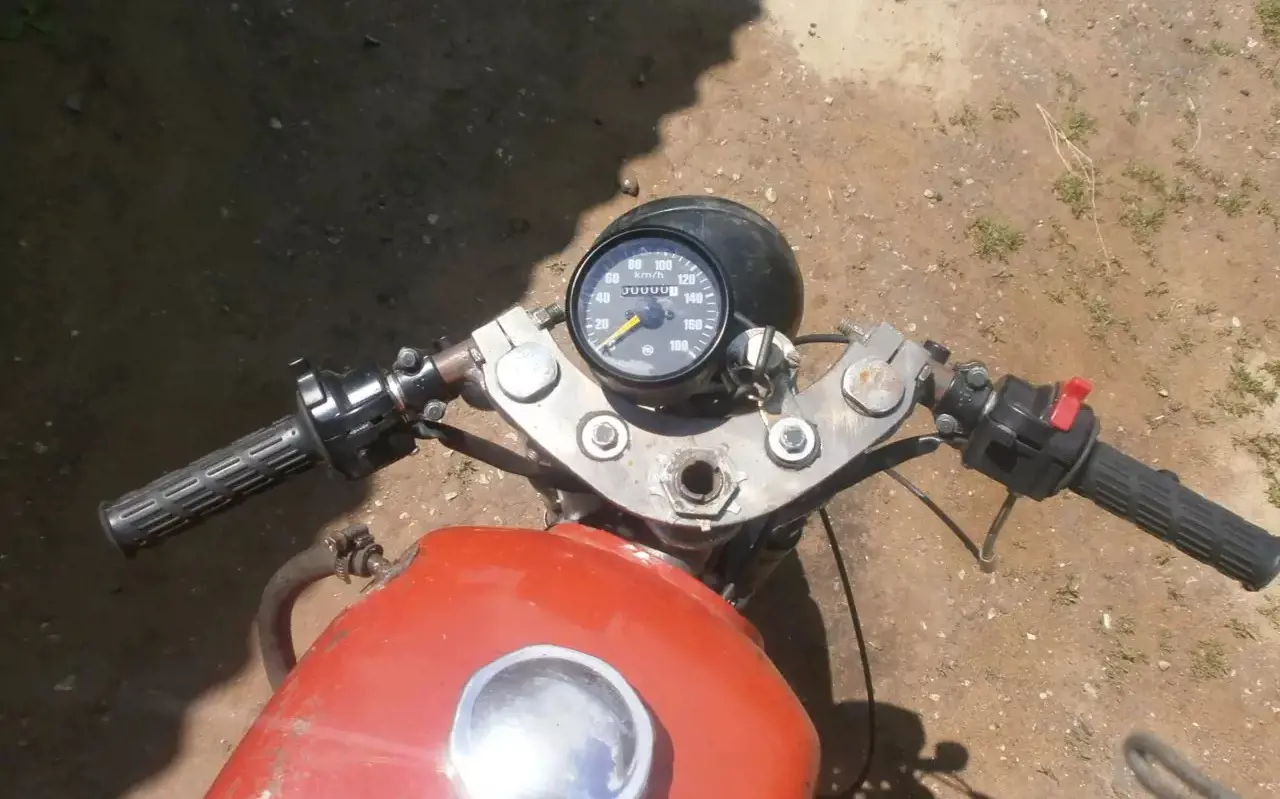

Спидометр для проекта был взят чешской фирмы PAL, устанавливался на явы 634-638. Он устраивал по дизайну и размерам. Тем более шаг счета у него одинаковый с ижевским-оба спидометра отсчитывают километр на одометре после 1000 оборотов троса. А вот показания спидометра...
Имеем такие исходные данные-при 1000 об/мин (скорость вращения тросика) спидометр должен показывать 60 км/ч.
Чем крутить? Имеем в арсенале шуруповерт (550 об/мин), дрель (2700 об/мин) и бормашинку (5000-32000 об/мин). Бормашинку откидываем в сторону, тем более и крутит она в другую сторону. От шуруповерта спидометр должен показывать ~33 км/ч, а от дрели ~162 км/ч.
Тестовый замер. Ижевский родной спидометр (новый советский, от 5-й серии ИЖей с суточным пробегом)-33 км/ч от шуруповерта, от дрели уперся в ограничитель-ушел за 160, примерно 180-185 км/ч показывал. ИЖЕВОДЫ, ЗАДУМАЙТЕСЬ НАД ЭТИМИ ЦИФРАМИ!!! Врет дико.
PAL чешский-12 км/ч от шуруповерта, 135 км/ч от дрели.
Ну все мы знаем, что у явы привод спидометра от вторичного вала, а у ижа с переднего колеса, отсюда вся и погрешность. Просто поставить не получится....
Ну это дело исправимое. За регулировку показаний спидометра (но не одометра) отвечает жесткость возвратной пружинки в спидометре. Вот с помощью изменения её жесткости мы и будем настраивать показания...
Разбор спидометра думаю всем знаком. Сама настройка заняла примерно 4-5часов постоянных примерок, проверок, ковыряний. Веселое занятие я Вам скажу... Но итог все-таки есть- теперь у меня спидометр на порядок точнее ИЖевского-от шуруповерта имеем 33 км/ч, а от дрели 158 км/ч. Ну погрешность в 2-3%-солидный показатель даже для иномарочных спидометров!
Сейчас скажешь, мой дорогой друг что проще новый купить, а ты уверен что он не врет, да поставь ижевский и не мучайся. Нет, не проще. Как видите из теста, даже ижевский пи....шет лишнюю скорость))) А я цифрам и рассчетам больше верю. Так что с уверенностью в 97% скажу-не врёт! Ижевский не поставлю, во-первых он ужасен, огромный, и еще он большой брехун, как я уже написал выше.
Спидометр PAL не новодел, чистая оригинальная чехия со смотанным одометром. Сматывал сам. Нам тут чужой пробег не нужен, хоть он и был всего 1524 км. Я пока настраивал, своих 65 км намотал))).
Всем спасибо, кто осилил этот сухой технический текст. Может кому и пригодятся мои цифры)
Процесс не фотографировал, простите. Было не до фотоаппарата)
Сначала новые
Участник Motobikers
у меня как раз спидометр сдох, за то теперь я на все 100 уверен как правильно настроить спидометр)
Дмитрий Фролов
Да ладно наши советские мотоциклы... честных спидометров почти нет. Был когда-то Москвич 2140. Один в один с навигатором. А десятку с 16-клапанником когда мерял-максимум выжимал на трассе 203 по навигатору, зато бортовик выдал 245, а спидометр лег в ограничитель. Даже бмв у меня была 525 96 года-по навигатору 180 едешь, по бортовику и спидометру 195-200 показывает. Вот так. Врущие спидометры-всеобщая беда:-)
Владислав NgRs
У меня троешный спидометр на 3км/ч врёт (если с жпс сравнивать).... А вот от 5-ки... 60=60 80=70 90=75 100-85 (о.о дичь) 110=95 120=100 (дичь) 125=110 (дичь) 140=115
Участник Motobikers
это я тоже замечал) у меня при 21 звезде 110 по спидометру шёл максимум, по навигатору не проверял ни разу, почему-то есть какое-то недоверие к ним
Дмитрий Фролов
Нет, ну бывают исключения. Как-то практически стоковый юпитер (только электронное зажигание) несколькими навигарорами замеряли (точнее не знаю как проверить). Трасса, лето, сухой асфальт, прямая в 10 км. Звезда на 19 зубов. Больше звезда-тупой разгон и скорость ниже-уже насилие для мотора. Максимум около 145 км/ч. Три разных навигатора показали 142-145-147 км/ч. Но это при практически идеальных условиях и одномоментно(то есть набрал-сбросил, поддерживать такую скорость нереально). Но это единичные случаи, таких По состоянию ИЖей во всей области по пальцам пересчитать. P.S. Одного шуруповерта для настройки мало. Он может от шуруповерта правильно показывать, а дальше врать. Кстати, исходя из этих рассчетов, шестерочные приборы, которые каждый второй ставит на свой иж, врут не больше стандартного, если не меньше, так как имеют такой же шаг))
Участник Motobikers
я в этом плане человек адекватный и сам таких диванных экспертов повидал не один раз). Как настраивать и тд я и сам знал и знал, что примерно 33 км/ч от шуруповёрта, сам когда-то проверял свой спидометр на правильность. У меня один знакомый утверждает что при стоковой 16 звезде у него юпитер 120 легко идёт "я с приорой сравнивал"(с) :D хотя мой при стандартной звезде 80 максимум идёт с ограничителем на карбюраторе, хотя и без него он бы не совсем уж и быстрее поехал, жрал бы только больше
Дмитрий Фролов
Только учти, пилить ничео там не надо . Только подгибаешь пластинку, к которой внешний конец пружинки крепится. Настройка очень чувствительная)
Дмитрий Фролов
Ну я рад, что хоть кому-то мои изыскания в пользу) А родному ижевскому не верь. И как теперь верить деревенским "гонщегам", доказывающим с пеной у рта "да я 150 из ижа выжимал влёгкую!!!” Хорошо если до 100 разгонял:-)
