Резонатор Гельмгольца. Часть 2

Всем привет, в прошлой части мы разобрались что такое резонатор Гельмгольца и для чего он нужен, а теперь пришло время для его изготовления.

Стенки самого резонатора должны быть достаточно жёсткими чтобы не деформировались при разряжении. Поэтому первым делом была изготовлена ёмкость под резонатор, взяли обычную водопроводную трубу и заварили. Ёмкость резонатора вышла примерно 600-700 кубиков.

Идём в ближайший магазин сантехники и покупаем штуцера я взял с внутренним диаметром 14 мм со стороны резьбы диаметр чуть больше, а диаметр самой резьбы 1/2 дюйма. Затем сверлим впускной коллектор и сам резонатор, а потом нарезаем резьбу, выглядит как-то так:

Так как литьё впускного коллектора фиговое, решил чуть чуть шлифануть, смысла в зеркало шлифовать нету, поэтому просто проходимся шарошкой убирая все огрехи литья на сколько это возможно. Весь коллектор до шлифовки выглядел так:

Т.к. я запарол фотку с того же ракурса то можете поверить на слово и вот этот коллектор после шлифовки с обратной стороны:

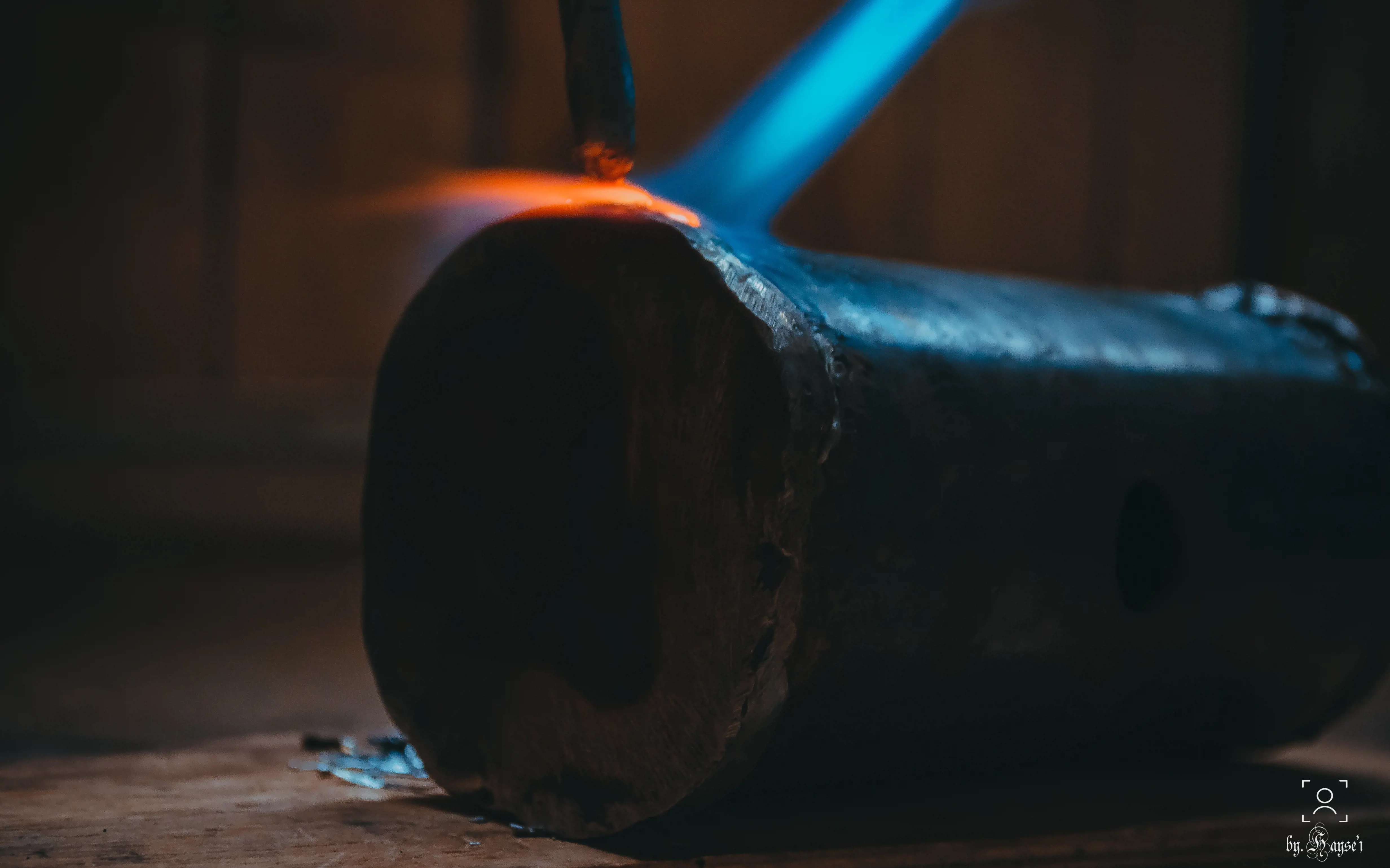

Дальше зачищаем резонатор, и проверяем на герметичность, если где-то пропускает то провариваем или пропаиваем, я решил запаять и вот как это было:

3. ШлангШланг берите как можно короче и как можно жёстче, опять же для того чтобы минимизировать деформацию а в следствии и изменение объёма. Но я шланг подходящего диаметра найти не смог, поэтому взял шланг сапуна от десятки, в дальнейшем скорее всего заменю.
