Читал ранее в интернетах, что резонатор на двигатель П5 (однотрубная компоновка) очень длинный и несуразный.
Сегодня на работе во время перекура попалась прога для Андроида (юзаю планшет) для рассчета резонатора на 2Т мотор. Прога содержит четыре методики рассчета-Григорьева, Войтенко, Блэйра и комплексная. Считал по комплексной методике.
Сразу скажу-рассчет ведется по фазам продувки и выхлопа. У меня измененные, серьезно измененные фазы газораспределения, на стоковый мотор эти чертежи совсем не пойдут.
Хотелки были такие-резонатор, но небольшой длины, и максимальная отдача на срених оборотах (3-4,5 тысячи) ибо ставить огромную трубу по стилю не вписывается, под раму не хочу запускать-в планах эксплуатация не только по асфальту. Скажу, что мои хотелки по поводу короткого выхлопа разбились о рассчеты...

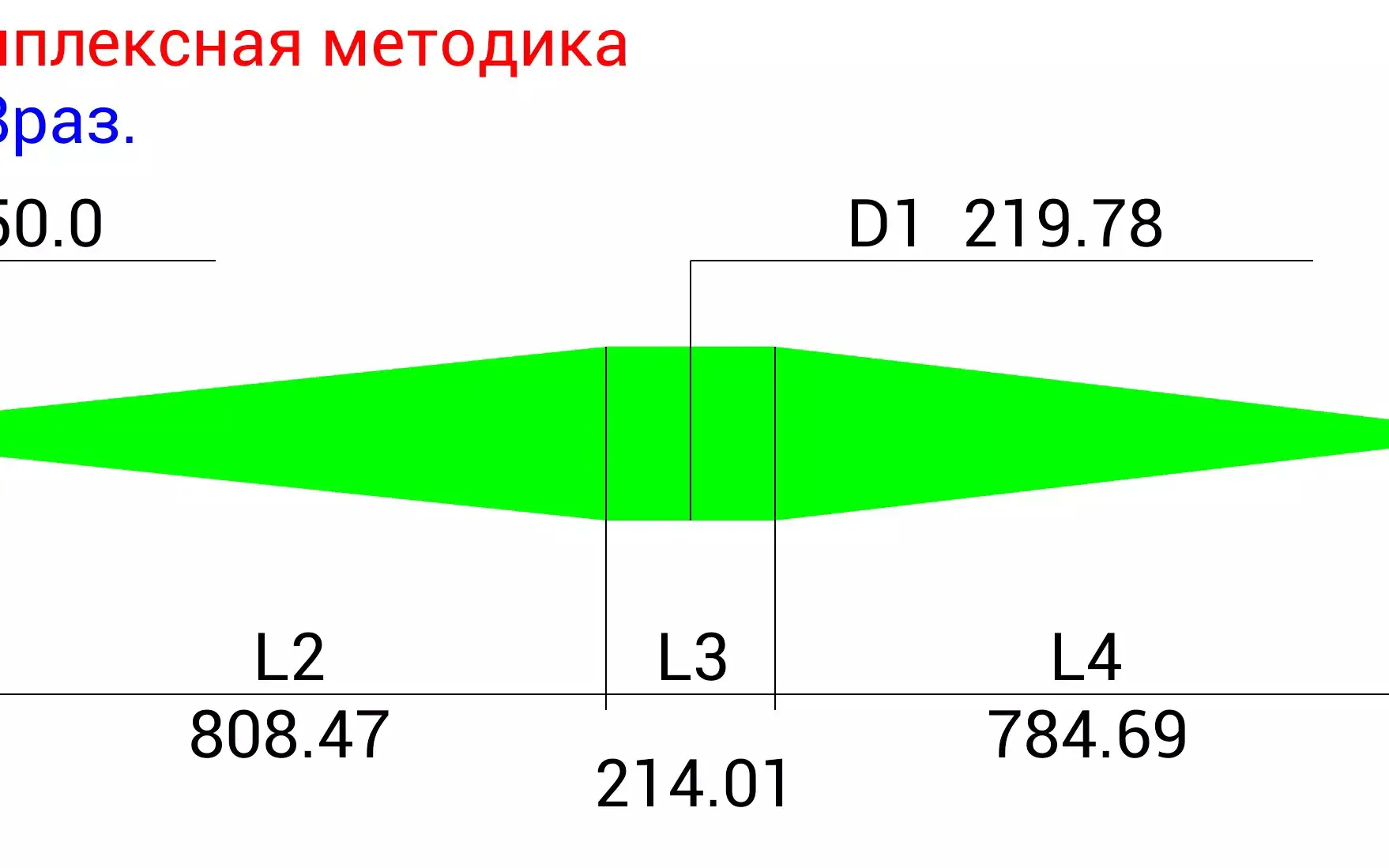

На заглавной рассчет для моего мотора для 3 тысяч оборотов. Для 4 тысяч кину ниже
Резонатор рассчетно прибавляет 8-17 % мощности (в сравнении со стандартным выхлопом). При нынешней коплектации, конфигурации поршневой выходит 32 лс без резонатора и 34,5-38 лс с резонатором.
Хелп!!! Что делать?!? Длина в 2 метра меня не устраивает (отсчет ведется от зеркала цилиндра). Для справки-длина стандартного см на 20 меньше. Оптимал-120-160 см... Длинный выхлоп убивает весь внешний вид... Может подскажете как и куда его запрятать?
Сначала новые
Юрий Филимонов
Случайно наткнулся на этот пост. Приятно что кто то использует мою прогу. И да действительно, чем меньше расчетные обороты тем больше длинна глушака. И это реальная проблема. Я считал себе на яву, хотел получить эффективную работу мотора на 4500 оборотов. Но длинна слишком большая. Но везде рекомендуют рассчитывать резак на обороты, на которых мотор выдает максимальную мощность, а на моей яве это 5200. Хотя не уверен что я столько кручу. Но при расчете на 5200 длинна получается хотя бы вменяемая. В вашем случае можно поступит как ребята на этом видео https://vk.com/rezkit?w=wall-32646518_202%2Fall Закручивать резонатор в бараний рог. Изготовить будет сложнее конечно, Но это компромисс. Если как следует подумать, то можно и красиво сделать.
Дмитрий Фролов
Прога и впрямь интересная. Частично помогла в понимании и небольших рассчетах. Но для мота изготовлен не классический полуволновой резонатор, а четвертьволновой. Закрутка в бараний рог не устраивала. Рассчитывал собственноручно по Блэйру, систему глушения звука изготовил аля "LeoVinci". В последующих постах он есть)
Владимир Нод
Может попробовать скутерную компоновку? Т.е. развернуть трубу после резонансной камеры на 180 градусов и уже там муфлер? Или не встанет совсем? Вариант два - резонансная камера параллельно земле, дальше изгиб чтобы муфлер шёл под углом в градусов 30 к земле а ля спортбайк? Третий вариант - изгиб конусов (а ля Leovince SP3, хотя эта модель четверть-волновая) для уменьшения длины, 4й - использовать четверть-волновую трубу ради меньшей мощности в большем диапазоне оборотов.
Владимир Нод
Был рад помочь
Дмитрий Фролов
Тут надо найти баланс между внешним видом и мощностными характеристиками. Первый вариант точно нет, второй врятли (внешний вид с ним выходит не ахти, ну мне не очень нравится. А над третим и четвертым надо подумать. Четвертьволновой больше подойдет по стилю, но немного проиграем в мощности. Спасибо за пищу для размышлений!)
