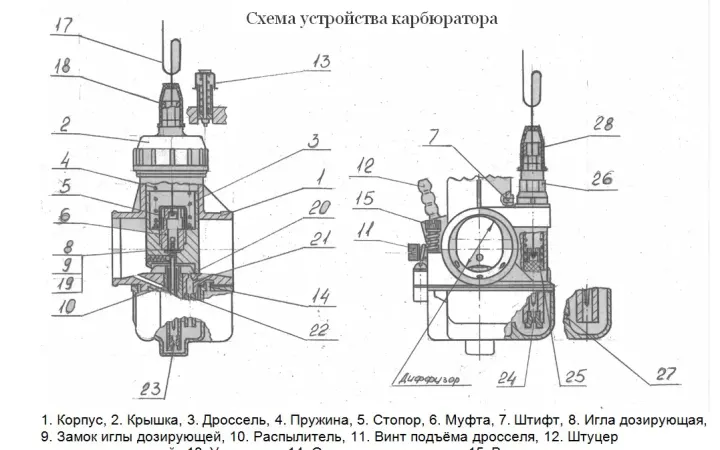

Всем привет! Спустя много времени появился удачный случай рассказать о карбюраторе К68, а именно сегодня хочу затронуть карбюратор К68И, устанавливаемый на мотоциклы Планета 5 и Юпитер 5. Существует, опять же много мифов слухов о том, какой должен все таки быть диффузор, как должен выглядеть оригинальный К68, как отличить его от подделки узкоглазых друзей из-за бугра и т.д. Первое что я бы хотел отметить, это то, что с сравнением с любым японским аналогом, а они как оказывается имеются, он довольно примитивен и ужасен в настройке. Сколько головной боли и ночных дум перед сном принес он мне о том, как же все таки его настроить, и почему оно не едет... Ближе к теме... На днях почитав умные статьи на просторах форумов, я нашел хорошую статейку о том, как отличить карбюратор К68И ТМ Пекар от китайской подделки. Для общего развития карбюраторы ТМ Пекар (Россия) Считаются на сегодняшний день одним из лучших предложений на рынке для мотоциклов ИЖ Планета 5, а так же ИЖ Юпитер 5. Так вот, карбюратор был мною заказан и доставлен ко мне доблестной Почтой России за 5 дней, где заказывал могу подсказать в ЛС. Карбюратор пришел в таком виде

На коробке от самого изделия, а так же на самом изделии красуется надпись Сделано в России плюс это или минус решать вам, но по сравнению с моим китайским К68И, это все же плюс. Так же на коробке есть инструкция, как проверить изделие на подлинность, я проверил, карбюратор оригинальный. Так же в коробке помимо карбюратора лежала прокладка и инструкция с очень полезной информацией обо всем, что связано с самим изделием. Настройка, характеристика и т.п.

Но что самое главное, покупку одобрил мой кот Кузьма, это, я считаю, главное =)

Зачем столько фотографий? В дальнейшем поймете. И так, приступаем в замене, снятие и установку я снимать не стал, это не сложно, да и информация в интернете есть почти на всех форумах, да и статья не о том, однако продолжим. И так вот фотографии моего китайского Кашки и оригинального. (На первой фото оригинал снизу)

И так отличия:

1. Надпись. На оригинале она четкая, не размытая как на подделке, а так же размер шрифта, на оригинале он больше, язык надписи АНГЛИЙСКИЙ.

2. Качество литья. Оно так же другое, выполнено с большим пристрастием по отношению к подделке.

3. Цвет прокладки поплавковой камеры, он должен быть ЧЕРНЫМ.

4. У нового Пекаровского карбюратора идут транспортировочные тросики, которые в последствии установки снимаются у китайской подделки их нет.

5. Диффузор. У оригинала он составляет 32 мм, на моем китайском 30,5 мм, а это, на минуточку, большая разница, влияющая, в первую очередь на мощность.

6. Диаметр смесительной камеры, у оригинала он ровно 31,5 мм.

Вроде бы все указал, если что забыл, обязательно дополню. Так же хотел бы упомянуть, что даже данный оригинальный карбюратор заставил меня немного его доработать, ибо на месте прилигания с впускным коллектором была шишка которую хорошо видно на фото выше, ее я убирал наждачной бумагой. Данные косяки не особо частые, но все же встречаются. Напоследок хотел бы всем пожелать быть более бдительными при покупке данных изделий, на рынке куча, повторюсь, куча китайского кала, которые не позволяют вашим стальным друзьям работать нормально, я уже не говорю о хороших характеристиках, хотя бы нормальных. Всем удачи, полных баков и ровных дорог, берегите себя!

Всем привет!:) Сегодня пришел подарок от портала МОТО2 за лучшую статью недели:) Как только увидел квитанцию, немедля завел мотоцикл и полетел на почту смотреть, что же там пришло) В итоге был приятно удивлен:)

После того, как вынес коробку с почты, встал вопрос как ее везти, об этом я не подумал, и вез всю дорогу на руле, не видя не спидометра, не тахометра, однако я справился :)

Посылка была хорошо упакована, администрация с пристрастием относится к безопасности пересылки, ибо как-никак почта России не редко удивляет доставкой хрупких посылок не в самом хорошем состоянии, однако у меня все обошлось, отдельное спасибо человеку, упаковавшему все так грамотно!

Теперь о самом подарке, в коробке меня ожидала крутая кружка с логотипом портала МОТО2, а так же наклейки, красная, черная и белая, мелочь, а приятно! Должен отметить, что сувенир выполнен на 5 , все очень качественно и красиво! Молодцы!

В завершении хочу сказать ОГРОМНОЕ СПАСИБО людям, не проходящим мимо моих статеек, я это очень ценю!!! Всем ровных дорог, полных баков, меньше мяса на визорах и только ярких, искренних улыбок!:) Увидимся ;)

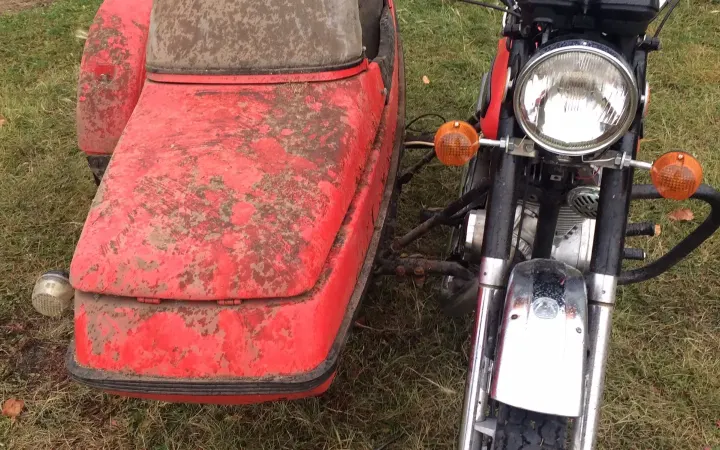

Всем привет. Недавно писал не маленькую статейку про реставрацию ИЖ Планеты 5, в ней сказал, что про боковой прицеп напишу отдельно, ибо материала тоже не мало, на отдельную статью, как по мне, набирается. Так вот, к реставрации бокового прицепа пришёл не сразу, ибо забыл о его существовании в принципе. Для начала расскажу историю его находки, так будет понятнее в каком состоянии он был вначале. Прицеп был куплен с мотоциклом, но сразу же отцеплен, ибо в те года нужны они были в основном для перевозки различных грузов, как полезных так и не особо, пассажиров в них почти не перевозили, не модно было видимо. Так вот, прицеп отцепили и оставили в старом гараже, поправка, в сыром гараже. Гараж был сделан на процентов 40-50 из дерева, со временем все это начало успешно гнить, пол, потолок, дверь, а с ними и сам прицеп, и если мотоцикл стоял 5 лет, то прицеп около 6-7 лет. Стоял ничем не накрытый, в тени, солнце на него не попадало как и в гараж в принципе, да-да вот такой гараж был, только двери, никаких окон. В итоге, когда вспомнил о нем в 2015 году, после прихода в тот гараж был не особо приятно удивлён. Прицеп не хило так начал гнить, гнило в основном дно самого кофра, стенки, капот, но особо пострадало именно днище. Так же почти полностью сгнил и тент из ткани, начало немного гнить сидение, но не сильно, его я в последствии реанимирую. Первый раз за столько лет выкатили мы его с товарищами на улицу, было спущено колесо, взяли насос, начали качать, камера, как не странно оказалась цела. Колесо накачали, прицепили к мотоциклу сам прицеп, и поехали уже в новый дом, в новый гараж, осматривать все последствия простоя. В итоге обнаружились ещё небольшие косяки, например сломанный замок заднего багажника, не работающий трос тормоза прицепа, и прочие мелочи. По электрике и ходовой части, как не странно все было более чем ОК, сразу было видно, не эксплуатировался совсем. Даже резина была как новая, небольшие трещины опять же, из-за простоя. Смотря на прицеп в целом мысли приходили не совсем позитивные, года и влага потрепали его не хило, и уже в процессе реставрации самой Планеты, я принял решение, что нужно сразу делать и прицеп. Фотографий кстати особо нет, ибо тогда было не до этого, да и о существовании портала МОТО2, я ещё не знал, то бишь фотографировать не для кого было. Сейчас конечно жалею, но ничего уже не поделаешь. Продолжу. Началась разборка, опять же до последней гаечки и винтика, прицеп был полностью разобран, вот несколько фото которые делал для себя, чтобы не забыть где как и что, схем совсем мало на просторах Интернета по ним, и приходилось делать так, в последствии фото очень сильно мне помогут.

Что было сделано с прицепом:

1)Полностью разобран сам прицеп.

2)Была произведена полная дефектовка всех работающих частей (ходовая, электрика и т.п)

3)Все части нуждающиеся в полировки были отполированы.

4)Были куплены белые указатели поворотов и лампочки в оранжевой оболочке.

5)Были сделаны фотографии наклеек, а так же с помощью линейки замерено точное их расположение, чтобы не отличалось от оригинала. Наклейки заказал, в интернете их просто так не найти, пришлось делать индивидуальный заказ.

6)Было смазано все, что должно было быть в той или иной смазке, тросы, ступица колеса, маятник и т.д.

По-моему в основном это все работы, которые были проведены, пару мелочей типо вырезание боковин салона прицепа из свежего ДСП, и т.д я писать не буду ибо это не всем интересно.

Теперь начинается самая сложная часть и борьба, борьба с коррозией. Её было на прицепе в край много, особенно на дне кофра. Было принято решение зачистить до свежего металла, покрыть дно антигравийным слоем и далее все по стандарту, грунт, краска, лак. Запомните, победить коррозию металла на 100% никогда не получится, это почти не реально, а если и реально то за дикие деньги, которые не у всех имеются. Коррозию можно только приостановить, на лет 5-7 далее все возобновится, и придётся делать все заново, увы по другому никак. По зачистки прицепа товарищ прыскал на поражённые части металла какой-то спрей, не знаю что это, и кстати да, занимался самим кофром и покраской я не сам, отдал знающему человеку, процесс ответственный и я не стал рисковать. Далее время подходило до сборки, и тут разыгралась моя фантазия. Первой же мыслью, и по сути единственной воплотившиеся в жизнь, была установка аудиосистемы, изначально на 50 ватт, но увы, генератор Планеты не вывез бы, и попросту сгорел. Поэтому обошёлся установкой мотоциклеткой аудиосистемы WIRZ на 15 ватт, да Китай, но весьма не дешевая, даже пульт в комплекте имеется :) его приёмник (кабель) я провёл вперёд, чтобы было удобнее переключать треки. Кстати говоря 15 ватт хватает, довольно громко и пассажиру и водителю все слышно, даже окружающим все довольно понятно и разборчиво.

Так же одной из задумок была установка подогрева сидения пассажира, ну а что делать прицеп так делать сразу Люкс :))) но увы, мощность такой шторки около 50 ватт, и опять же генератор смотрел на меня с неохотной стороны, и я бросил эту затею. Так же была докуплена дуга безопасности, на которую можно было натянуть люксовый тент, и не боятся не дождя, не ветра. Но увы, советский тент я не нашёл, а господа китайцы не смогли сделать размеры верными, и он просто напросто не дотягивался до кнопок крепления. Поэтому до сих пор ищу годный чехол. Так же была задумка установить термометр окружающей температуры, тоже в скором времени сделаю. Далее шла задумка с литьём, было докуплено третье литье и выкрашено в цвет колес, как на мотоцикле, но оказалось, что посадочные места подшипников разбиты, пришлось делать, на время было установлено обычное колесо на спицах. И так, началась сборка, все детали были установлены на своё место, каждый болт обзавёлся гравёром и шайбой, а так же смазкой и, где это нужно было, восстановлением резьбы. Прицеп был собран, началась сборка проводки, и фонарей, все указатели были отполированы, и помыты до идеала. Стекло так же не обошло этот процесс. И так ещё раз по покраске. Толстый слой антигравийного покрытия, 3 слоя грунта, 4-5 слоя краски, и 2-3 слоя лака с последующей полировкой. Так вот я боролся с прицепом, в итоге получилось очень даже красиво. Кстати говоря он очень мягкий, в нем при желании можно уснуть :) В последствии запихаю ещё каких нибудь приколюх, увы технические характеристики мотоцикла позволяют сделать не все, но все же фантазии моей нет предела, и все нововведения буду описывать в отдельных статьях. За внимание всем огромное спасибо!;) пишите, задавайте вопросы, всегда отвечу;) всем удачи, берегите себя и свою технику, в конце по стандарту, что получилось в итоге, удачи ;)

Привет читатель, перед тем как начнешь читать это, рекомендую запастись не одной чашкой чая, и большим количеством печенюшек, ибо статья, как по-моему мнению входит в группу унылая т.к писать много, и хотелось бы ничего не упустить, чтобы в дальнейшем, человек прочитавший это не сделал ошибок, которые сделал я. И так начнем. Писать про все это в описание я не стал, ибо писать много, да и нет смысла, под описание это не попадает, а вот в отдельную статейку само-то, и так, как и писалось ранее, мотоцикл был оживлен после долгого 5-летнего простоя, как сейчас помню, была плохая погода, шел дождь, в общем была ранняя весна, вспомнили мы с другом о нем, и что-то стало интересно, правда ли, что наш мотопром на столько плох, как о нем говорят, что мотоциклы не надежные, мол, сколько ездишь, столько под ним и лежишь... Однако ближе к сути, мотоцикл завелся почти сразу, нужно было сделать элементарные вещи, налить свежего бензина, продуть свечку, проверить зажигание и электрику в целом, ибо срок простоя не мал, и произойти могло все что угодно, да и встал он на этот простой не просто так, об этом я тоже знал. Но как не странно, мотоцикл завелся сразу, без проблем и нареканий, работал мягко, и пах, пах по истине нашем запахом двухтактного двигателя, я думаю все, кто жил в деревне или районе знает, как пахнет наша Планета или Юпитер, которые проезжают мимо, это запах, уносящий куда-то в детство что ли, однако вернемся к теме. Мотоцикл завели, проехался я буквально километра 2 и он встал, катушка нагрелась, и сгорела в итоге, пришлось катить, примерно неделю-две маялся я с ним, катал к механикам, и просто знающим людям, но никто не мог понять в чем дело, но нашелся человек, который все же СМОГ. Проблема была в проводах на генераторе, они были перепутаны по фазам, кто знает устройство генератора на Совках, поймет о чем я. Из-за этого и горели катушки зажигания (в народе бабины), а так же нередко и свечи. Далее шел сезон, весь сезон без единой поломки или единого нарекания, мотоцикл каждый день все больше и больше удивлял меня, и полностью

все стереотипы и мифы о нем. За этот сезон я сделал для себя нужные выводы, выводы в первую очередь о людях, которые хают наш мотопром, то ли не ездили, то ли эксплуатировали бог знает на чем и как. За сезон мотоцикл подарил мне массу эмоций, ярких красок, впечатлений и воспоминаний. За что я был ему очень благодарен, и однажды сидя на лестнице дома, осенью, когда все остальные кони уже стояли на консервации я задумался о реставрации, ибо делать что-то зимой надо, а не покатаешь ведь, снегохода на тот момент не было, а к мотоциклам тянуло, прошлый проект по мопедке был уже готов, а работы там осталось всего ничего, на 3 месяца точно не тянуло, и я сказал себе: Все, ты, друг, следующим будешь. Надо же как то отплатить в конце концов двухколесному другу за его признательность:) И тут начинается сама суть. Мотоцикл был поставлен на пни, ибо подката тоже не было, а разбирать надо было, в ход шло все, что было под рукой. Морозными зимними вечерами откручивал я с товарищами гаечки, да болты, все ближе и ближе приближаясь к стадии Разобран полностью. Мотоцикл был разобран до рамы, остался только руль, но его я в последствии трогать не стал, объясню почему позже. Но шло время, и мороз в -30 градусов не давал мне возможности работать, и тут я сошел с ума в край, я решил затащить всю эту массу запчастей, болтов, гаек, в дом :) Так и сделал, долго потом будет еще вспоминать меня кот, за доставленные ему неудобства :) Однако продолжим. Мотоцикл был разобран, и все к чему я хотел добраться, было уже на руках. (Ниже фото как он выглядел на тот момент)

Такие дела, не двигателя, не колес, ничего :) Все как мне и надо было, только все это находилось дома, и было чуть-чуть чище чем здесь (Успел тогда подключить мойку и помыть с пеной). Начал я с двигателя, он нареканий у меня не вызывал, работал отлично, ничего не стучало, да он и не успел бы, пробег был в 5000 км, что для Планет Тьфу, да и ладно. Замене подлежали только вышедшие из строя резинки, сальники, пыльники, и т.п. То, что работало нормально я не менял, ибо сторонник того, что если что-то нормально работает, то трогать смысла не имеет. Именно по двигателю были заменены:

1) Сальник, с правой стороны двигателя, который установлен за ведущей звездой, а так же сальник штока сцепления.

2)Звезда, с 14 зубьев, была заменена на 19 звезду, ибо ездить хотелось чуть-чуть побыстрее.

3)Из-за большой звезды, пришлось менять и цепь, поставил цепь подлиннее.

4)Было заменено коробочное масло, с так хвалимого Автола на Motul Transoil expert, по-моему так называется.

5)Замене подлежала и свеча зажигания, все строго по мануалу, поставил NGK, аналог нашей СССРовской свечки, точную модель не помню, но она была как аналог в книжонке по эксплуатации.

6)Был заменен колпачок зажигания, на СССРовский, с хранения, где достал, секрет но если будет интересно, спрашивайте :)

7)Катушка тоже была заменена.

8) Кулачки зажигания.

По-моему все, если что еще вспомню, впишу обязательно.

Это с двигателем, а у меня еще оставался целая рама и облицовка, с которой так же надо было бороться. Начал я с рамы, вернее с ее осмотра, мне больно не хотелось лезть в рулевую колонку, а раму без ее снятия не покрасишь, в итоге с ней я ничего делать не стал, да она и в состоянии то идеальном, нигде не гнутая, не лопнутая, а по краске я делал так, брал аэрозольную краску и подбирал, затем подкрашивал, вышло не плохо, не идеально, но и не плохо. В итоге в будущем все же снял передние перья, то бишь амортизаторы (вилку, хоть и называть передние перья вилкой не есть правильно). С ними я долго не решался ничего делать, ибо поговаривали о болезни их сальников, они любили течь, но я поборол страх и начал сливать старое масло, ну как масло, какую-то левую жидкость, а чего вы хотели, мотоциклу не много не мало 26 лет, а масло в них Я УВЕРЕН никто конечно же не менял :) Такая вот ЖИИИЖА была у меня в перьях.

В перья я заливал масло как указано, опять же, в книжонке, масло для автоматических коробок передач, а именно залил Тойотовское. Ибо другого не было, но масло очень даже хорошее. Вообще довольно странно конечно, в перья масло для автоматических коробок... Но на то он и Совок, этим наши мотоциклы и отличались от других, других масел на то время не было, а лить же что-то надо было, вот и лили то, что было подходящим:).

Далее пошла в ход проводка, был очень сильно плохой пульт с правой стороны, который отвечал за стоп двигателя, а так же переключателя света с ВКЛ на ВЫКЛ. Его я тоже заменил, но не на китайский, на родной, новый советский пульт, где взял, опять же подскажу если будет интересно:). Так же была разобрана приборка, там не работала секция указателей поворотов, лампочка перегорела, поменял. Далее в ход пошли провода, которые у Планет и Юпитеров видно как гирлянду, все было тщательно обмотано в единую цепочку черной изолентой, и спрятано от глаз смотрителя, долго я решал как, и куда ее спрятать, но в итоге смог принять решение. По проводке все, осталось облицовка, и дефектовка отдельных частей, типо заднего маятника, задних амортизаторов и т.п. По дефектовке все просто, были смазаны все тросы, все испорченные были поменяны, смазывал силиконовой смазкой, все по мануалу. Была смазана цепь, дорожной смазкой для цепи фирмы MOTUL, она там оказалась в самый раз. Так же были куплены новые чехлы цепи, нашего производства, качество на 4 , но не знаю как поведут себя далее, пока что довольно не плохо. Были затянуты все болты, гайки, везде строго соблюдены Болт, шайба, гравер, гайка, смазывал каждое резьбовое соединение, сил и времени не жалел, ибо к таким делам подхожу действительно хлопотно. Далее у нас пойдет самое вкусное. Облицовка. Бак, обтекатели, передние чехлы перьев, все, что было на виду у смотрителя было тщательно подготовлено к покраске, 3 слоя грунта, 3-4 слоя краски, 2-3 слоя лака, краски сил и времени так же не жалел. С цветом определился сразу, красный, но не пытался попасть в заводской, ибо в каталоге нашел ближе по душе, его и выбрал, код краски не скажу, он там огромный, запомнить не смог, увы. Далее были докуплены литые диски, одно из самого дорогого удовольствия для таких мотоциклов, один советский Б/У диск обошелся мне примерно 3-4 тысячи рублей, да-да вот такие на них расценки, а ведь есть товарищи которые за китайские по 7-10 за одно колесо заряжают, ужас. Купил три колеса, нашел с трудом, из разных уголков России, зачем 3? Ответ прост, боковой прицеп, но о нем позже, на этом этапе я о нем совсем забыл. Позже, позже. Один из дисков был с дефектом, у него были подразбиты посадочные места подшипников, пришлось точить втулку и устанавливать подшипник чуть глубже, так получилось дешево и сердито, этот диск в последствии был установлен на боковой прицеп, но на этом его история не оканчивается, нервов он мне еще потрепал, но об этом тоже позже.Во всех дисках кстати были поменяны подшипники, а подшипники были наполнены новой эластичной смазкой, как в мануале. Диски были разных оттенков, но почему то народу нравится красить их именно в белый, то ли РАССИНГОВЫЙ цвет то ли мода такая...:) Вот так они выглядели изначально.

Они были самым трепетным в покраске делом, ибо задумка была не простая, в конце статьи увидите сами:) Но на что только не пойдешь, ради красоты и пищи для глаз :)))

Далее уже приближаемся к завершению моих повествований, и то, описать все у меня просто не хватит времени, мелочей море, да и подзабыл я уже о всем, но самое главное я опишу. Далее у меня пошел поиск, поиск ништяков, которые выпускались с мотоциклами комплектации Люкс, именно так они назывались, литье я уже нашел, остались различные мелочи, например крышка горловины в хроме, пневмоперья и дисковой тормоз, КСТАТИ, знающие люди спросят, почему нет пневмоперьев? Отвечаю. Пневмоперья довольно дорогое во-первых удовольствие, а во-вторых для меня не нужное, ибо мои перья работают очень, очень даже мягко, у многих там просто или нет масла, или оно уже так задубело от годов, что просто не дает нормально функционировать амортизаторам, меняйте, и будет вам счастье. Так вот, пневмоперья стоят к тому же кучу денег, около 14000 тысяч рублей, стоит ли? Зачем? Оставил родную. Если нет пневмоперьев, нет и дискового тормоза, да он мне и не нужен, ибо вся гидравлика стоит 5000 рублей, диск 2500 рублей, привод без троса спидометра 1600 рублей, в сумме с мелочами тоже около 10000 рублей, дорого, и не стоит того, подумал я, оставил родные душе барабанные тормоза, не тот это мотоцикл, который нуждается в дисковом тормозе. Продолжим. Все ништяки были закуплены, остался глушитель, он у меня был слегка помят, но не забит, и работал отлично, но все же я решил его заменить, за родной, советский глушитель просили не так уж много, 3500 тысячи рублей, а желание и любопытство помацать новые советские запчасти меня сжирали, и я сделал заказ. Труба пришла, и была готова к сборке, я не могу передать клавиатурой то, что видел я, новые советские запчасти, это как игрушки под елкой в детстве, очень запоминающиеся, особенно в наше время вещи. Далее, идем далее. Далее была установка покрашенных деталей мотоцикла, дуги, крышки бордачков, сами бордачки, и так далее. Весь хром был тоже отполирован в зеркало.

Это далеко не все детали, все замучаюсь загружать, но поверьте, это ощущение свежевыкрашенных деталей, не с чем не перепутаешь!:) Далее установка, установка всего, деталей облицовки, глушителя, крыльев, и конечно же двигателя. И тут начинается история, и одна моя ошибка. Двигатель я отдал в полировку, полностью до зеркала, полировка очень трепетное дело, нуждающиеся во времени и терпении, в итоге получилось вот так:

Не идеально? Согласен, дома еще доделывал, но фото забыл сделать... Но ошибка была вот в чем, ЗАПОМНИТЕ, если кто-то будет полировать алюминиевый двигатель, покрывайте его жаростойким лаком, или на край любым лаком, иначе после первой же мойки, алюминий начнет вступать в реакцию, окислятся, после чего станет опять таким же простым на вид, я долго кривил лицо, когда первый раз помыл мотоцикл... Не совершайте моих ошибок. Далее была сборка всего, что снимал, заняло примерно неделю, зато без торопливости :) Эх, вроде бы все рассказал, по поводу бокового прицепа будет отдельная статья, ибо он ее заслуживает. Спасибо всем, кто уделил внимание этой статейке, надеюсь это было для вас интересным и полезным, задавайте свои вопросы, буду рад помочь;) Фото мотоцикла каким он был, и каким стал, конечно же, прилагаются, СПАСИБО ЗА ВНИМАНИЕ!:)))

Это далеко не все фотографии, и не все перечисленные работы, но перечислить все, не реально, ибо запомнить все я не могу, а фотографии в основном хранятся на телефоне, а перекидывать их довольно геморно, через некоторое время выложу еще... Еще раз, всем спасибо!!!
